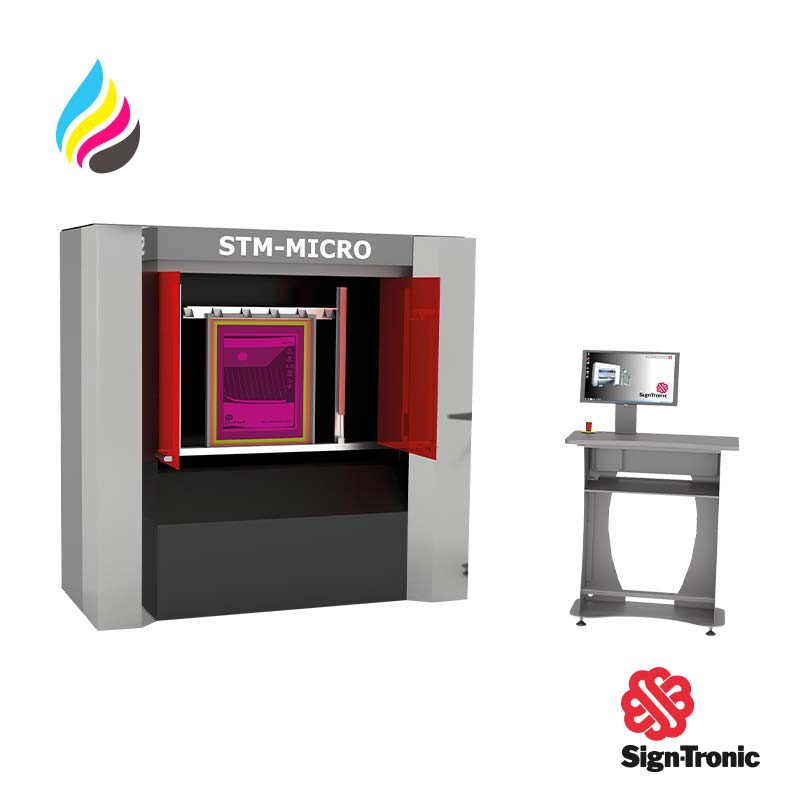

StencilMaster® STM-MICRO-Seri
Producción de pantallas de serigrafía perfectas – a la velocidad de la luz!
Este es el objetivo que nos motiva a diseñar y fabricar en Suiza una amplia gama de sistemas “Computer-to-Screen” (CtS) bajo la designación de SWISS CtS TECHNOLOGY. La STM-MICRO está basada ya en la tercera generación de equipos StencilMaster para la exposición directa.
El nuevo modelo de SignTronic está disponible en tres tamaños diferentes:
STM-MICRO _S hasta un máx. Tamaño del marco de 880 x 880 mm.
STM-MICRO_L hasta un máx. Tamaño del marco de 900 x 1200 mm.
STM-MICRO_XL hasta un máx. Tamaño del marco de 950 x 1350 mm.
Debido a la gran cantidad de pasos de proceso involucrados, la exposición convencional de pantallas es un procedimiento muy complejo, costoso y propenso a errores. Las instalaciones CtS sientan nuevas bases y se caracterizan por las siguientes ventajas: Máximo grado de reproducibilidad gracias a DIGITAL SCREEN MAKING, ausencia total de gastos de película y el manejo asociado, mejor calidad de impresión, aumento de la productividad, flexibilidad imbatible y reducción de los gastos de pantalla.
Fuente de luz UV: Lámpara UV 330W CPL potente, garantizando una exposición y un curado óptimos de virtualmente todas las emulsiones directas con cualquier tipo de malla. Como variante, también se puede ofrecer una fuente de luz UV-LED DUO.
Óptica de ZEISS: muy luminosa, sin distorsión, estable y de alta precisión.
Resolución: 1270 dpi, 2400 dpi (HR2), 3040 dpi (HR3).
OECU (Optical Engine Control Unit): El núcleo de la más reciente generación. Esta unidad de control desarrollada por nuestros propios ingenieros gestiona todos los procesos relacionados a la cabeza de exposición. Los DMD‘s (Digital Micro-mirror Device) de la más reciente generación se controlan tan eficazmente como los ejes horizontales y focales de alta precisión.
STPrint V.4: El software del usuario desarrollado en nuestra propia casa permite un manejo y control centralizados de los equipos STM.
Construcción de base: Este método de construcción a base de acero masivo de primera clase es indispensable para alcanzar una exposición directa precisa y de alta calidad. Un sistema de múltiples ejes está con‑gurado sobre la construcción de base. Una unidad de exposición con suspensión neumática asegura movimientos sin vibraciones. El sistema de accionamiento único funciona en el sentido horizontal.
Exposición bidireccional: Gracias a sus movimientos de vaivén, este método de trabajo estándar es muy preciso y rápido.
Carga frontal de las pantallas: La STM-MICRO permite una carga cómoda y rápida desde el frente. Esto signi‑ca: acceso sin trabas para el operador; la instalación requiere menos espacio.
Opción RICB (Remote Image Control Board): Se trata de un sistema sencillo permitiendo de monitorizar y mantener la calidad de exposición. Se pueden efectuar entre otros los siguientes controles y mediciones: Ajuste mecánico de base, incluso medición del foco, fotometría del DMD completo con preparación automática del retículo y reajuste del rendimiento luminoso.
